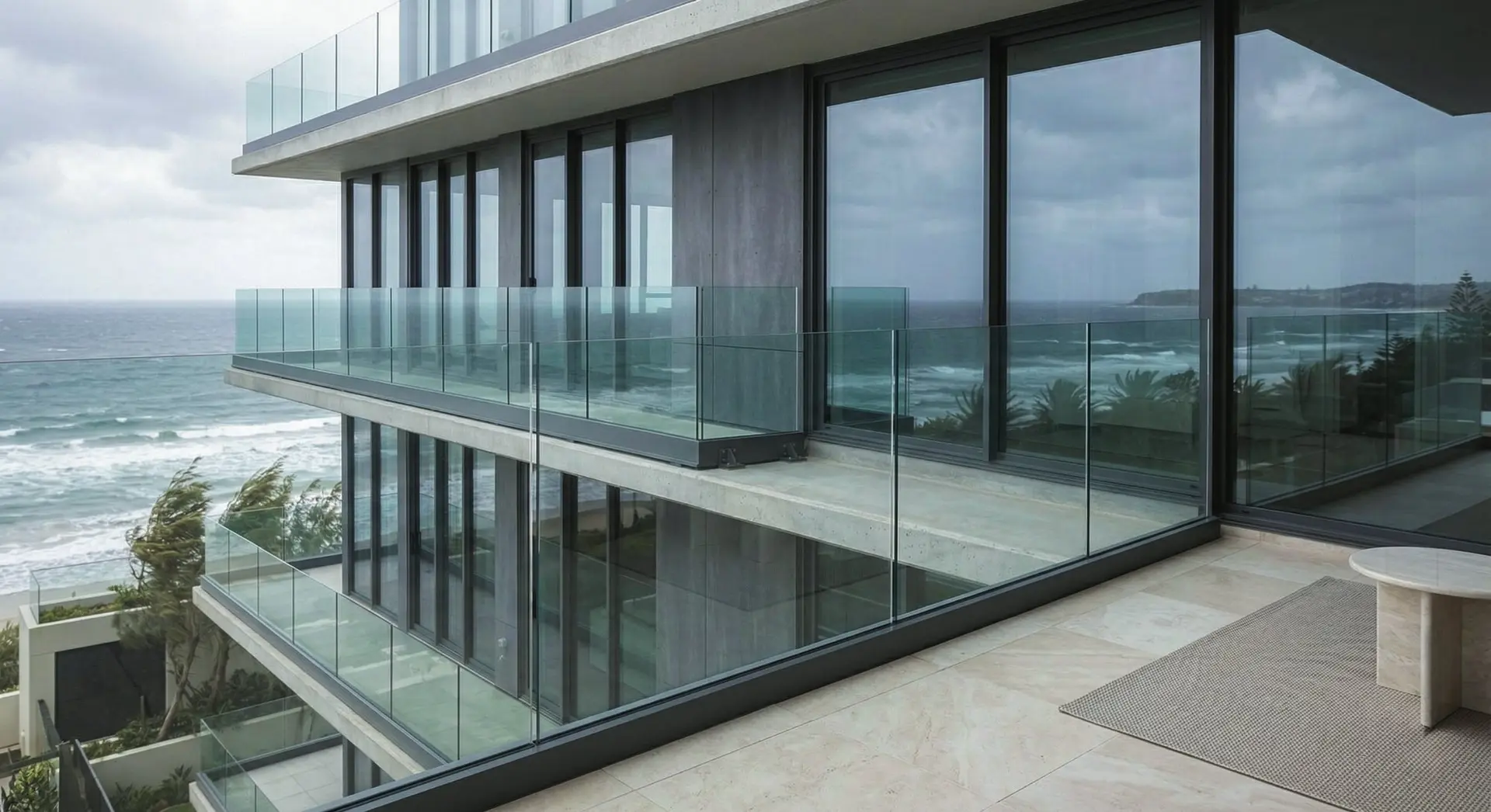

ALCODEC FS SERIE
Zwischenklasse mit tieferem Bodenprofil
FS 5000 liegt zwischen FS 3000 und FS 7000 für Balkone, Terrassen und gewerbliche Kanten mit 125 mm Profilhoehe und 105 mm Glaseinstand.
TECHNISCHE AUSWAHL
Windlastbereich, Profilhöhe und vorläufigen Glasaufbau auf derselben technischen Ebene lesen. Die Glasdicke allein ist kein Tragfähigkeitsnachweis; die finale Auswahl wird über Paneelgröße, Befestigungsuntergrund und Ankerberechnung bestätigt.
Windlast
Bereich 0-7,0 kPa lesen
Profilklasse
Profilstufe 80-160 mm prüfen
Glasaufbau
VSG-Aufbau wird projektspezifisch geprüft
Anker
Untergrund und Randabstand entscheiden
Windlastbereich
FS 5000 · 3.0-5.0 kPa
Die Animation zeigt den Vorwahl-Grenzwert für das gewählte Modell. Glasaufbau und Ankerberechnung werden separat mit Projektdaten geprüft.
Gewähltes Modell: FS 5000
WINDLAST-ROUTING
Dies ist nur eine Vorroute innerhalb der Produktfamilie. Glasaufbau, Panelhöhe, Spannweite, Linienlast und Ankerberechnung werden mit Projektdaten geprüft.
Glasaufbau
8+8 / 10+10 mm VSG-Optionen für FS 5000 bilden einen Vorwahlbereich. Derselbe Glasaufbau kann je nach Panelhöhe und Spannweite unterschiedlich performen.
Profil und Anker
125 mm Profilhöhe wird zusammen mit Glaseinstand, Befestigungsuntergrund, Randabstand und Ankerberechnung bewertet.
Windlast lesen
3.0-5.0 kPa definiert die Systemklasse. Dieser Wert ist nicht als eigenständige Glastragfähigkeit zu lesen; die Projektberechnung bleibt maßgebend.
TECHNISCHES PROFIL
Prüfen Sie zuerst den Systemcharakter und danach Material, Glas oder Füllung, Befestigungsdetail, Anker und Leistungsdaten gemeinsam.
Material
Aluminium + VSG-Glas
Glasstärke
12 mm / 16 mm / 20 mm glazing range

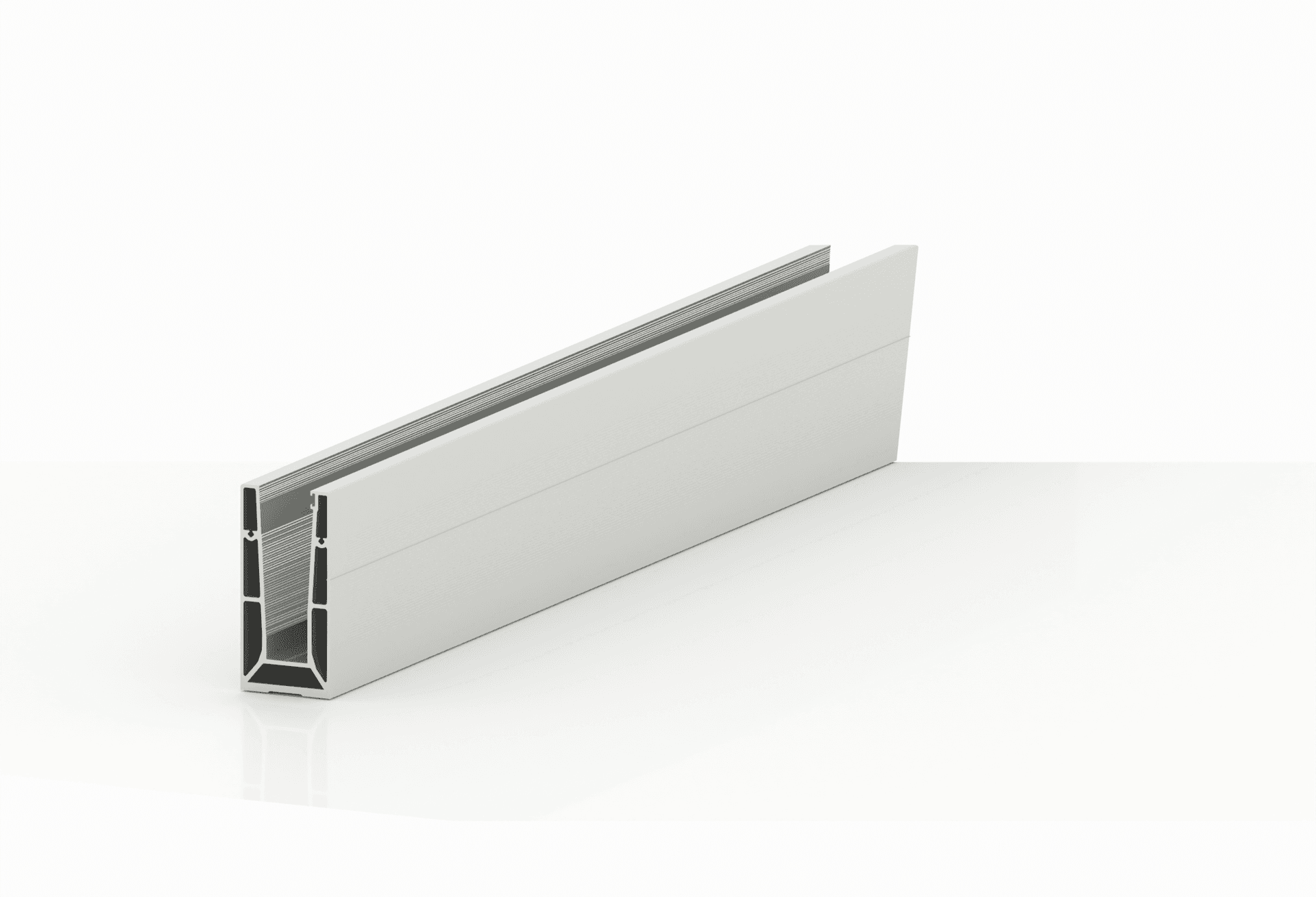

BODENPROFIL
Das technische Bild zeigt nur den Profilquerschnitt; Glasaufbau, Anker und Projektdetail bleiben pruefpflichtig.
Windlast
Zertifizierung
Die X-Achse zeigt die Windlastklasse, die Y-Achse die FS-Produktfamilie. Glasaufbau und Ankerberechnung werden separat geprüft.
Profilhöhe
125 mm
Vorab-Glasaufbau
VSG 8+8 mm / 10+10 mm
Windlast
5.0 kPa

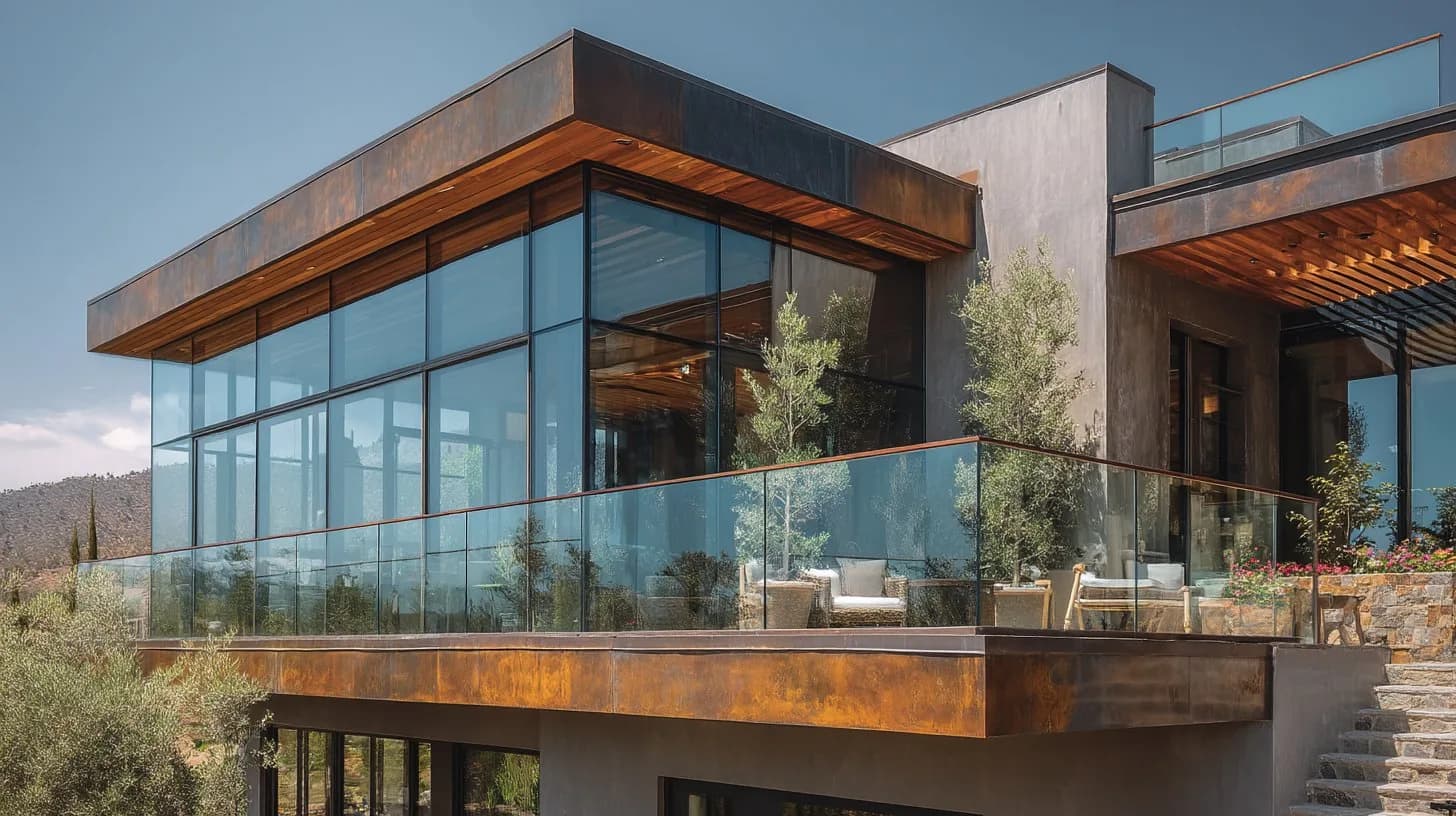

FS 1500
0-1.5 kPaVSG 6+6 mm / 8+8 mm / 10+10 mm
Standardprüfung für Balkon und Terrasse

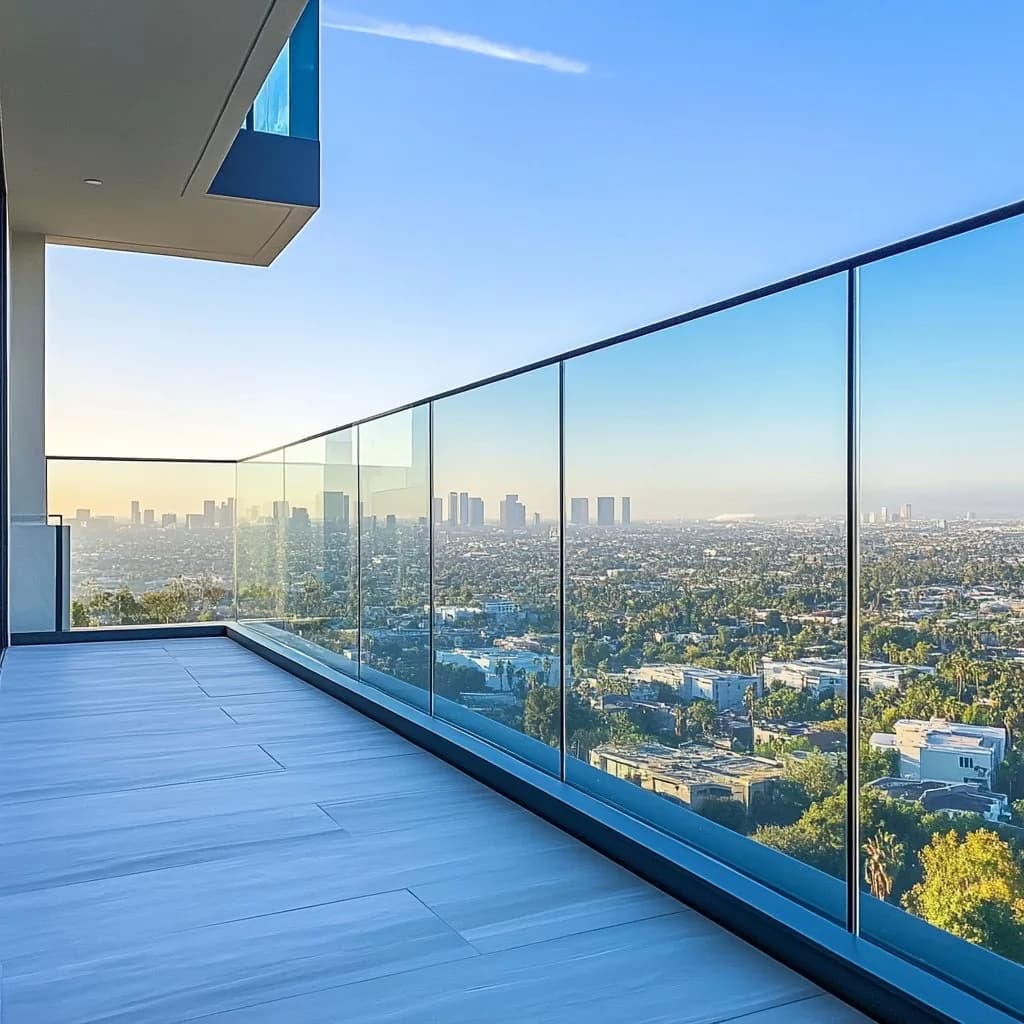

FS 3000
1.5-3.0 kPaVSG 8+8 mm / 10+10 mm
Prüfung erhöhter Wind- und Linienlast
FS 5000
3.0-5.0 kPaVSG 8+8 mm / 10+10 mm
Prüfung hoher Winddruck- und Ankerwerte

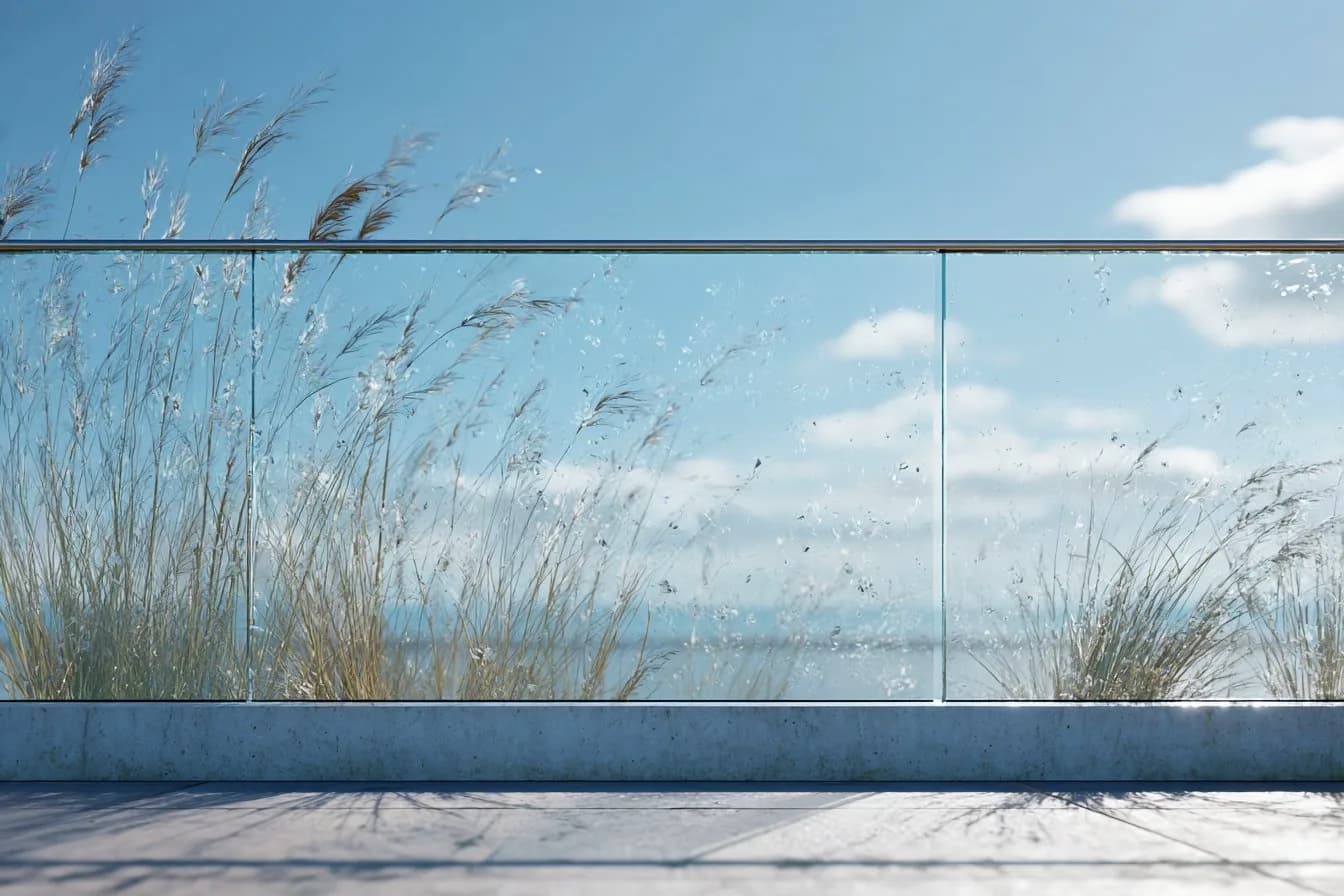

FS 7000
5.0-7.0 kPaVSG 10+10 mm / 12+12 mm / 15+15 mm
Prüfung hoher Windlast und Hochhausanwendung
Die Grafik dient der Produktauswahl. Die Glasdicke allein ist keine Tragfähigkeitszusage; 8+8 mm VSG gilt nicht automatisch für 5,0 kPa oder höhere Windlast.
Die Systemklasse wird durch gemeinsame Prüfung von Winddruck, Linienlast, Panelhöhe, Paneelspannweite, Befestigungsuntergrund und Ankerberechnung bestimmt.
Die Glasdicke allein ist keine Tragfähigkeitsgarantie. Derselbe Glasaufbau kann je nach Panelhöhe, Spannweite und Ankerbedingung unterschiedlich performen.
Windlast-Vorprüfung für FS 5000; der Glasaufbau allein ist keine Tragfähigkeitsaussage, Glashöhe und Ankerlinie werden gemeinsam bewertet.
ALCODEC
Dieses Werkzeug gibt eine erste Orientierung zur Geländerart; die finale Auswahl wird mit Glasaufbau, Montageart, Paneelgröße und Ankerberechnung bestätigt.
FS 5000 schliesst die technische Luecke zwischen FS 3000 und FS 7000 mit einem tieferen Bodenprofil. Die technische Datengrundlage nutzt 60 mm Profilbreite, 125 mm Profilhoehe, 105 mm Glaseinstand und 4.474 kg/m Profilgewicht.
Der Profilbereich unterstuetzt 12 mm, 16 mm oder 20 mm Glasrouten; der finale VSG-Aufbau wird nach Glashoehe, Panelbreite, Befestigungsgrund, Windexposition und Ankerdetail geprüft.
Geeignet für Wohn- und Gewerbebalkone, Terrassen und Fassadenkanten, wenn FS 3000 zu leicht und FS 7000 zu schwer ist.
PRODUKT-ENTSCHEIDUNG
Nutzen Sie dieses Produkt, wenn Maße, Untergrund, Nutzung und technische Anforderungen klar genug für die Angebotsphase sind.
Nutzen Sie dieses Produkt, wenn Maße, Untergrund, Nutzung und technische Anforderungen klar genug für die Angebotsphase sind.
Maße, Untergrund, Wind und Nutzung gemeinsam klären.
Alternativen nach demselben Projektbedarf vergleichen.
Projektpfad fortsetzen
Glas, Pfosten, Last, Anker und Sicherheit vergleichen.
ProduktfinderAlternativen nach demselben Projektbedarf vergleichen.
ProjektprüfungMaße, Untergrund, Wind und Nutzung gemeinsam klären.
MarktseitenDiese Produktfamilie mit Laender-, Projekttyp- und Kaufabsichtsseiten verbinden.
ProduktfinderAlternativen nach demselben Projektbedarf vergleichen.
ProjektprüfungMaße, Untergrund, Wind und Nutzung gemeinsam klären.
PROJEKTDATEN
Ein Glasgeländer ist eine sicherheitsrelevante Entscheidung. Glasaufbau, Höhe, Linienlast, Untergrund, Randabstand und lokale Regeln müssen zusammen bewertet werden.
Nein. Panelhöhe, Spannweite, Last, Befestigung, Untergrund und Berechnung bestimmen den finalen Aufbau.
Wenn eine durchgehende rahmenlose Linie und geeignete Kanten- bzw. Untergrundbedingungen vorliegen.
Wenn Befestigung, Budget, Wartung oder Fassadenrhythmus dafür sprechen.
Keine finale Konformität, Lastfreigabe oder DIN-Freigabe ohne projektspezifische Berechnung.
PRODUKTANTWORTEN
Nutzen Sie diese Hinweise, um das Produkt vor Rechnern, Produktfinder oder Angebotsanfrage mit den Projektdaten abzugleichen.
Projektland, Maße, Menge, Befestigungsfläche, Exposition, Oberfläche und Zubehör- oder Dokumentationsbedarf geben der ersten Anfrage den passenden technischen Umfang.
Angebotsroute starten →Vergleichen Sie zuerst nach Einsatzfall, danach nach Bedienung, Tragbedingungen, Oberfläche, Servicezugang und Bedarf an Händler-, Export- oder Engineering-Unterstützung.
Produktfinder nutzen →Berechnen Sie System, Glasdicke und Normkonformität für Ihr Projekt — kostenlose Voranalyse.
Konfigurieren Sie dieses Produkt online in 3D — Maße, Farbe, Zubehör wählen und sofort Angebot erhalten.
ANWENDUNGEN

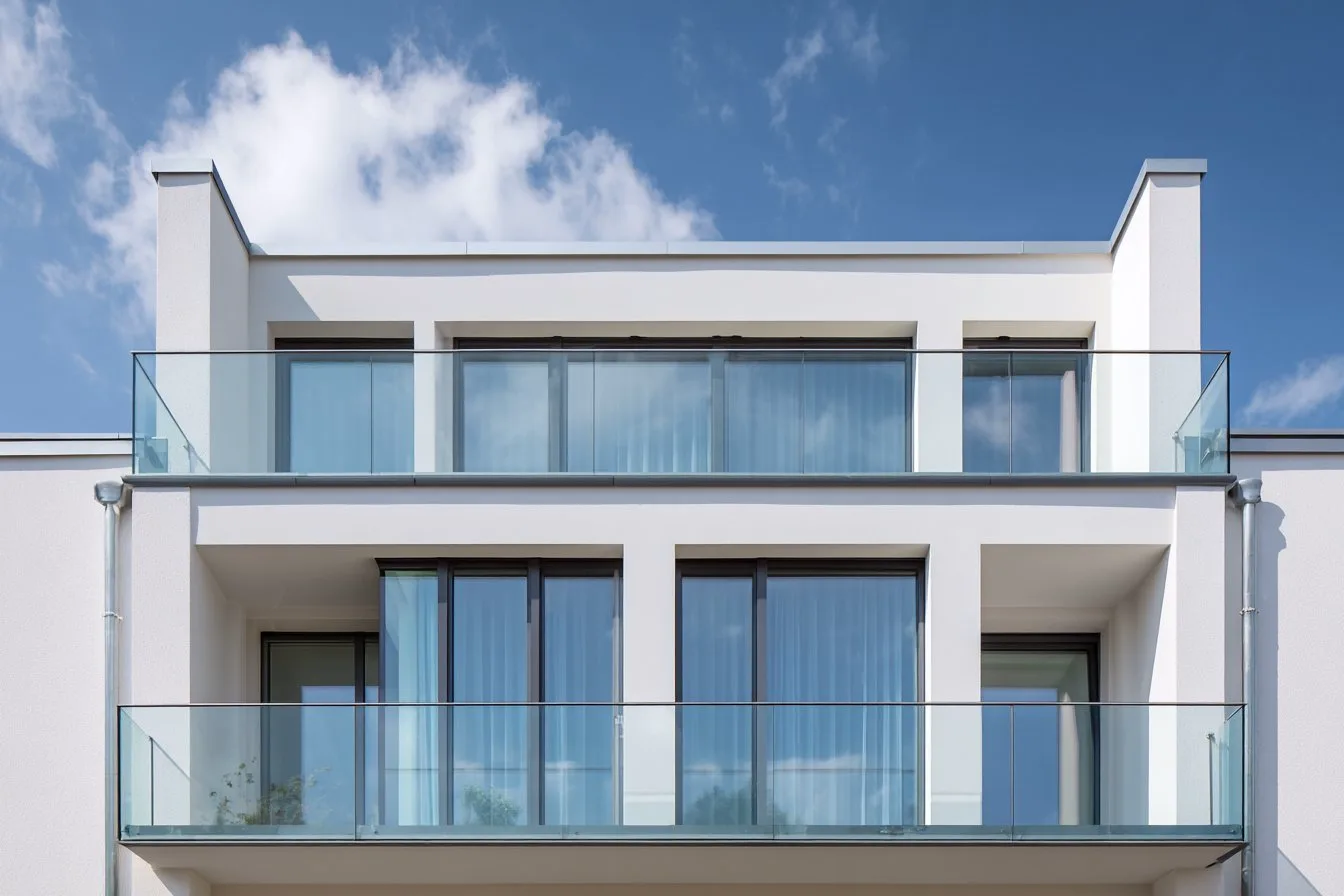

Das pfostengetragene System verarbeitet Höhenwechsel und Winkel, die rahmenlose Systeme schwieriger abbilden. Jede Glasscheibe wird einzeln dimensioniert — ideal für gewendelte Treppen und Split-Level-Terrassen.

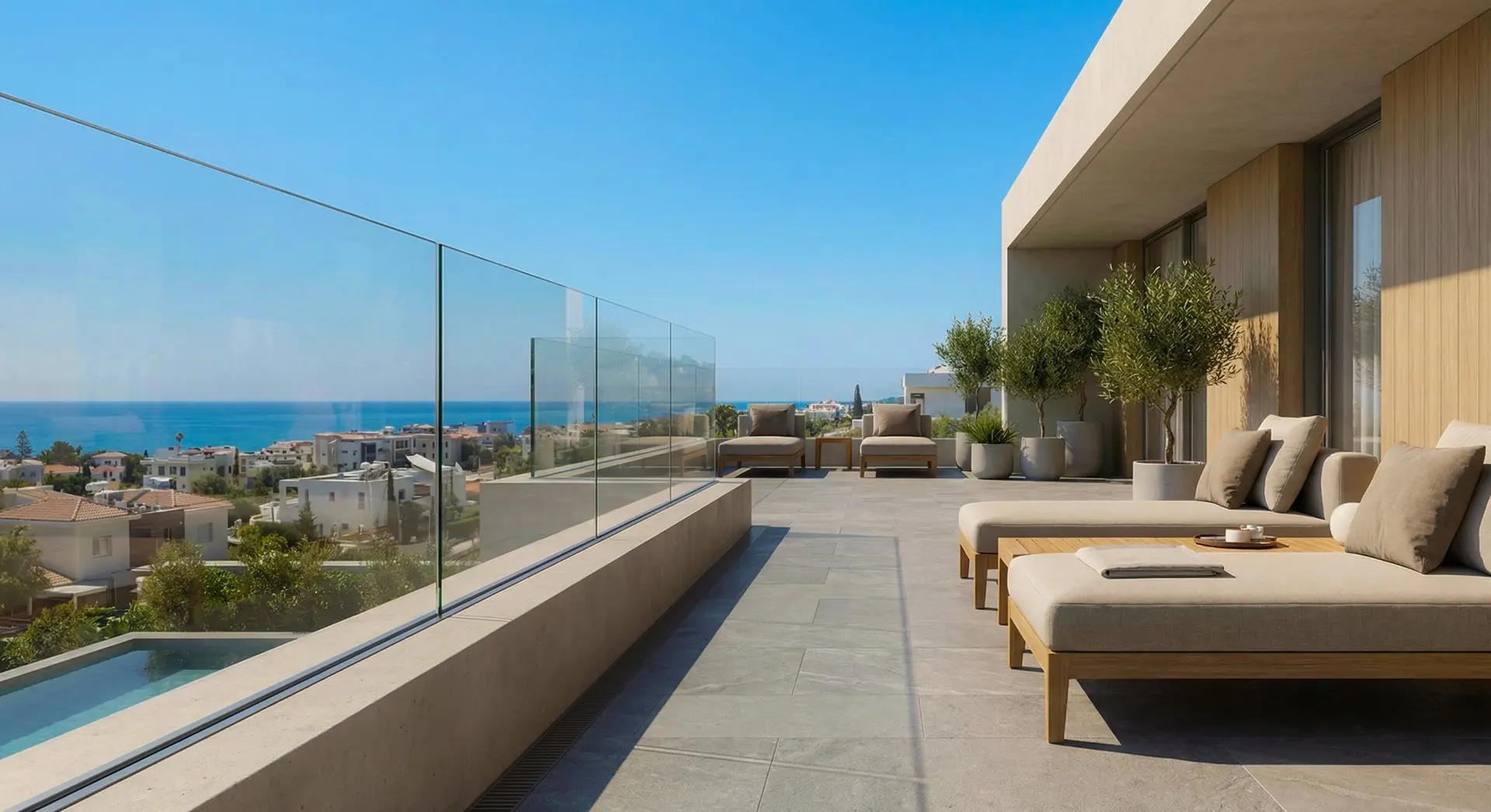

Bürolobbys, Einkaufszentren und öffentliche Gebäude benötigen oft Geländer für komplexe Grundrisse. Das Pfostensystem passt sich Kurven, Ecken und wechselnden Höhen an.

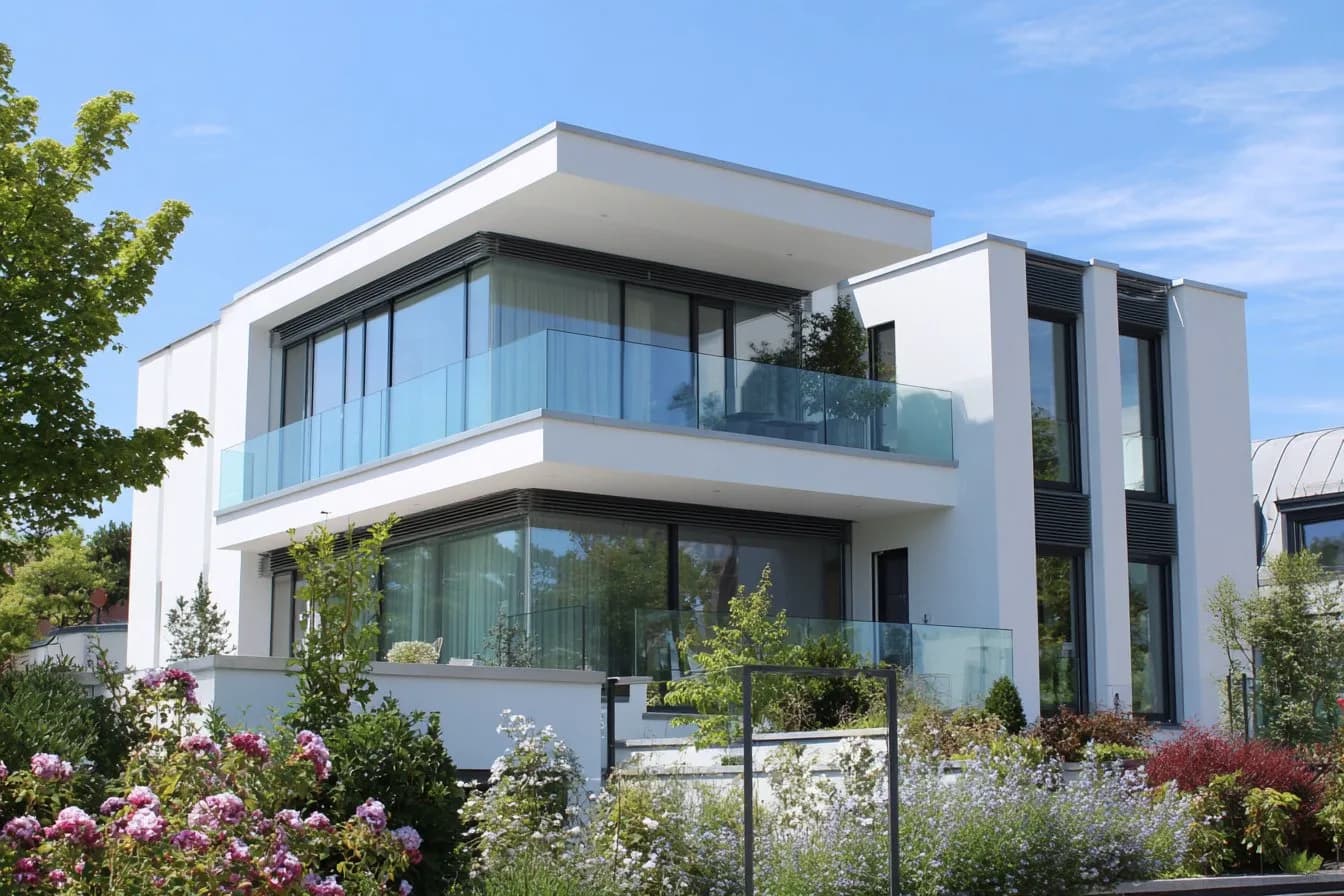

Bestandsgebäude haben selten perfekt ebene Untergründe. Verstellbare Pfostenfüße und flexible Glasgrößen machen die Route für Nachrüstungen sinnvoll.
FARBEN & OBERFLÄCHEN
RAL 7016
RAL 9005
RAL 9010
RAL 7035
RAL 8014
RAL 9006
RAL 3004
RAL 6005
QUALICOAT powder coating · 450+ RAL · Pulverbeschichtung, eloxalnahe Route und Fassadenabstimmung werden projektbezogen gewählt.
