ALCODEC FS SERIE
Gewerblich — 140mm Schwerlast
Gewerbliches rahmenloses Glasgeländer mit 140mm Schwerlast-Sockelschuh — für öffentlich zugängliche Bereiche, Geschäftsterrassen und Hochhausbalkone. 17,52mm Verbundsicherheitsglas für Barrieren bis 3,0 kPa Windlast. M12 A4 Edelstahl-Schwerlastanker im 250mm-Raster mit Drehmoment-kontrollierter Montage. Optionaler durchgängiger LED-Lichtkanal für dramatische Abendbeleuchtung. Handlauf in Ø42mm rund oder 60×20mm flach. CE-zertifiziert nach EN 12150 und EN ISO 12543.
TECHNISCHE AUSWAHL
Windlastbereich, Profilhöhe und vorläufigen Glasaufbau auf derselben technischen Ebene lesen. Die Glasdicke allein ist kein Tragfähigkeitsnachweis; die finale Auswahl wird über Paneelgröße, Befestigungsuntergrund und Ankerberechnung bestätigt.
Windlast
Bereich 0-7,0 kPa lesen
Profilklasse
Profilstufe 80-160 mm prüfen
Glasaufbau
VSG-Aufbau wird projektspezifisch geprüft
Anker
Untergrund und Randabstand entscheiden
Windlastbereich
FS 3000 · 1.5-3.0 kPa
Die Animation zeigt den Vorwahl-Grenzwert für das gewählte Modell. Glasaufbau und Ankerberechnung werden separat mit Projektdaten geprüft.
Gewähltes Modell: FS 3000
WINDLAST-ROUTING
Dies ist nur eine Vorroute innerhalb der Produktfamilie. Glasaufbau, Panelhöhe, Spannweite, Linienlast und Ankerberechnung werden mit Projektdaten geprüft.
Glasaufbau
8+8 / 10+10 mm VSG-Optionen für FS 3000 bilden einen Vorwahlbereich. Derselbe Glasaufbau kann je nach Panelhöhe und Spannweite unterschiedlich performen.
Profil und Anker
100 mm Profilhöhe wird zusammen mit Glaseinstand, Befestigungsuntergrund, Randabstand und Ankerberechnung bewertet.
Windlast lesen
1.5-3.0 kPa definiert die Systemklasse. Dieser Wert ist nicht als eigenständige Glastragfähigkeit zu lesen; die Projektberechnung bleibt maßgebend.
TECHNISCHES PROFIL
Prüfen Sie zuerst den Systemcharakter und danach Material, Glas oder Füllung, Befestigungsdetail, Anker und Leistungsdaten gemeinsam.
Material
Aluminium + VSG-Glas
Glasstärke
12 mm / 16 mm Glasbereich; VSG-Aufbau nach Projektprüfung
BODENPROFIL
Das technische Bild zeigt nur den Profilquerschnitt; Glasaufbau, Anker und Projektdetail bleiben pruefpflichtig.
Windlast
Zertifizierung
Die X-Achse zeigt die Windlastklasse, die Y-Achse die FS-Produktfamilie. Glasaufbau und Ankerberechnung werden separat geprüft.
Profilhöhe
100 mm
Vorab-Glasaufbau
VSG 8+8 mm / 10+10 mm
Windlast
3.0 kPa
FS 1500
0-1.5 kPaVSG 6+6 mm / 8+8 mm / 10+10 mm
Standardprüfung für Balkon und Terrasse
FS 3000
1.5-3.0 kPaVSG 8+8 mm / 10+10 mm
Prüfung erhöhter Wind- und Linienlast
FS 5000
3.0-5.0 kPaVSG 8+8 mm / 10+10 mm
Prüfung hoher Winddruck- und Ankerwerte
FS 7000
5.0-7.0 kPaVSG 10+10 mm / 12+12 mm / 15+15 mm
Prüfung hoher Windlast und Hochhausanwendung
Die Grafik dient der Produktauswahl. Die Glasdicke allein ist keine Tragfähigkeitszusage; 8+8 mm VSG gilt nicht automatisch für 5,0 kPa oder höhere Windlast.
Die Systemklasse wird durch gemeinsame Prüfung von Winddruck, Linienlast, Panelhöhe, Paneelspannweite, Befestigungsuntergrund und Ankerberechnung bestimmt.
Die Glasdicke allein ist keine Tragfähigkeitsgarantie. Derselbe Glasaufbau kann je nach Panelhöhe, Spannweite und Ankerbedingung unterschiedlich performen.
Person lehnt gegen Geländer — 0.8 kN/m
ALCODEC
Dieses Werkzeug gibt eine erste Orientierung zur Geländerart; die finale Auswahl wird mit Glasaufbau, Montageart, Paneelgröße und Ankerberechnung bestätigt.
Das Alcodec FS 3000 kombiniert Aluminiumpfosten mit Glasfüllpaneelen. Im Gegensatz zum rahmenlosen FS 1500 nutzt das FS 3000 sichtbare Vertikalpfosten in regelmäßigen Abständen.
Vorteile: geringere Glasdickenanforderung (8+8 mm ausreichend), einfachere Vor-Ort-Justierung, Eignung für Kurvenverläufe und Treppen. Pfosten: quadratisch 50×50/60×60 mm oder rund Ø50 mm.
Besonders geeignet für Treppengeländer, Gebäude mit Brandschutzanforderungen und Sanierungsprojekte.
PRODUKT-ENTSCHEIDUNG
Nutzen Sie dieses Produkt, wenn Maße, Untergrund, Nutzung und technische Anforderungen klar genug für die Angebotsphase sind.
Nutzen Sie dieses Produkt, wenn Maße, Untergrund, Nutzung und technische Anforderungen klar genug für die Angebotsphase sind.
Maße, Untergrund, Wind und Nutzung gemeinsam klären.
Alternativen nach demselben Projektbedarf vergleichen.
Projektpfad fortsetzen
Glas, Pfosten, Last, Anker und Sicherheit vergleichen.
ProduktfinderAlternativen nach demselben Projektbedarf vergleichen.
ProjektprüfungMaße, Untergrund, Wind und Nutzung gemeinsam klären.
MarktseitenDiese Produktfamilie mit Laender-, Projekttyp- und Kaufabsichtsseiten verbinden.
ProduktfinderAlternativen nach demselben Projektbedarf vergleichen.
ProjektprüfungMaße, Untergrund, Wind und Nutzung gemeinsam klären.
PROJEKTDATEN
Ein Glasgeländer ist eine sicherheitsrelevante Entscheidung. Glasaufbau, Höhe, Linienlast, Untergrund, Randabstand und lokale Regeln müssen zusammen bewertet werden.
Nein. Panelhöhe, Spannweite, Last, Befestigung, Untergrund und Berechnung bestimmen den finalen Aufbau.
Wenn eine durchgehende rahmenlose Linie und geeignete Kanten- bzw. Untergrundbedingungen vorliegen.
Wenn Befestigung, Budget, Wartung oder Fassadenrhythmus dafür sprechen.
Keine finale Konformität, Lastfreigabe oder DIN-Freigabe ohne projektspezifische Berechnung.
PRODUKTANTWORTEN
Nutzen Sie diese Hinweise, um das Produkt vor Rechnern, Produktfinder oder Angebotsanfrage mit den Projektdaten abzugleichen.
Projektland, Maße, Menge, Befestigungsfläche, Exposition, Oberfläche und Zubehör- oder Dokumentationsbedarf geben der ersten Anfrage den passenden technischen Umfang.
Angebotsroute starten →Vergleichen Sie zuerst nach Einsatzfall, danach nach Bedienung, Tragbedingungen, Oberfläche, Servicezugang und Bedarf an Händler-, Export- oder Engineering-Unterstützung.
Produktfinder nutzen →Ein Rahmen, Jede Füllung — MARS
Modulares Aluminium-Balkongeländer — Stab-, Glas- oder Lochblechfüllung
35mm Ausladung — WDVS-Kompatibel
Flächenbündiger Französischer Balkon — VSG-Sicherheitsglas, keine Rahmenbohrung
Sichtschutz, Zäune & Tore
Modularer Aluminiumzaun — horizontale oder vertikale Lamellen, 500–2000mm
Wie es in realen Projekten eingesetzt wird

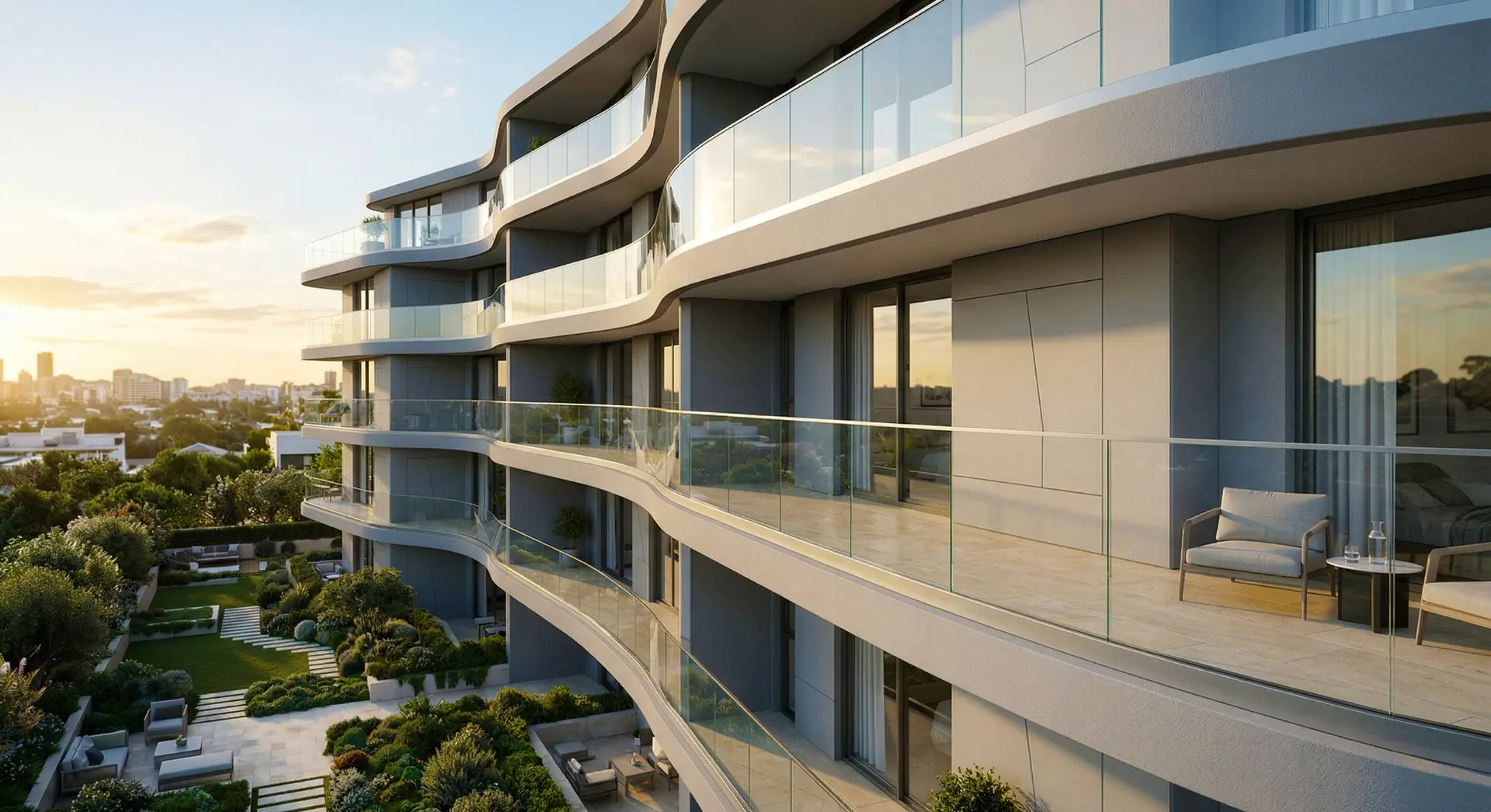

Ideale Lösungen für Einfamilienhäuser und Villen.
Professionelle Systeme für Gastronomie, Hotels und Gewerbe.
Berechnen Sie System, Glasdicke und Normkonformität für Ihr Projekt — kostenlose Voranalyse.
Konfigurieren Sie dieses Produkt online in 3D — Maße, Farbe, Zubehör wählen und sofort Angebot erhalten.
ANWENDUNGEN
Das Pfostensystem nimmt Höhenwechsel und Winkel auf, die bei rahmenlosen Systemen schwieriger sind. Jedes Glaspaneel wird individuell bemessen.
Für Restaurants, Hotels und Einkaufszentren.
Bürolobbys, Einkaufszentren und öffentliche Gebäude benötigen oft Geländer für komplexe Grundrisse. FS 3000 passt sich Ecken, Kurven und Übergängen an.
FARBEN & OBERFLÄCHEN
RAL 7016
RAL 9005
RAL 9010
RAL 7035
RAL 8014
RAL 9006
RAL 3004
RAL 6005
QUALICOAT powder coating · 450+ RAL · RAL-Farben für perfekte Abstimmung mit der Gebäudefassade.
Alcodec FS 3000
