ALCODEC FS SERIE
Rahmenlos — 100mm Schlanker Sockelschuh
Rahmenloses FS 1500 Glasgeländer mit schlankem Aluminium-Bodenschuh für Balkone und Terrassen. VSG-Glas, Trockenverglasung, Ankerdetail und Windlast werden projektbezogen geprüft.
TECHNISCHE AUSWAHL
Windlastbereich, Profilhöhe und vorläufigen Glasaufbau auf derselben technischen Ebene lesen. Die Glasdicke allein ist kein Tragfähigkeitsnachweis; die finale Auswahl wird über Paneelgröße, Befestigungsuntergrund und Ankerberechnung bestätigt.
Windlast
Bereich 0-7,0 kPa lesen
Profilklasse
Profilstufe 80-160 mm prüfen
Glasaufbau
VSG-Aufbau wird projektspezifisch geprüft
Anker
Untergrund und Randabstand entscheiden
Windlastbereich
FS 1500 · 0-1.5 kPa
Die Animation zeigt den Vorwahl-Grenzwert für das gewählte Modell. Glasaufbau und Ankerberechnung werden separat mit Projektdaten geprüft.
Gewähltes Modell: FS 1500
WINDLAST-ROUTING
Dies ist nur eine Vorroute innerhalb der Produktfamilie. Glasaufbau, Panelhöhe, Spannweite, Linienlast und Ankerberechnung werden mit Projektdaten geprüft.
Glasaufbau
6+6 / 8+8 / 10+10 mm VSG-Optionen für FS 1500 bilden einen Vorwahlbereich. Derselbe Glasaufbau kann je nach Panelhöhe und Spannweite unterschiedlich performen.
Profil und Anker
80 mm Profilhöhe wird zusammen mit Glaseinstand, Befestigungsuntergrund, Randabstand und Ankerberechnung bewertet.
Windlast lesen
0-1.5 kPa definiert die Systemklasse. Dieser Wert ist nicht als eigenständige Glastragfähigkeit zu lesen; die Projektberechnung bleibt maßgebend.
TECHNISCHES PROFIL
Prüfen Sie zuerst den Systemcharakter und danach Material, Glas oder Füllung, Befestigungsdetail, Anker und Leistungsdaten gemeinsam.
Material
Aluminium + VSG-Glas
Glasstärke
6+6 mm / 8+8 mm / 10+10 mm VSG nach Höhe und Exposition

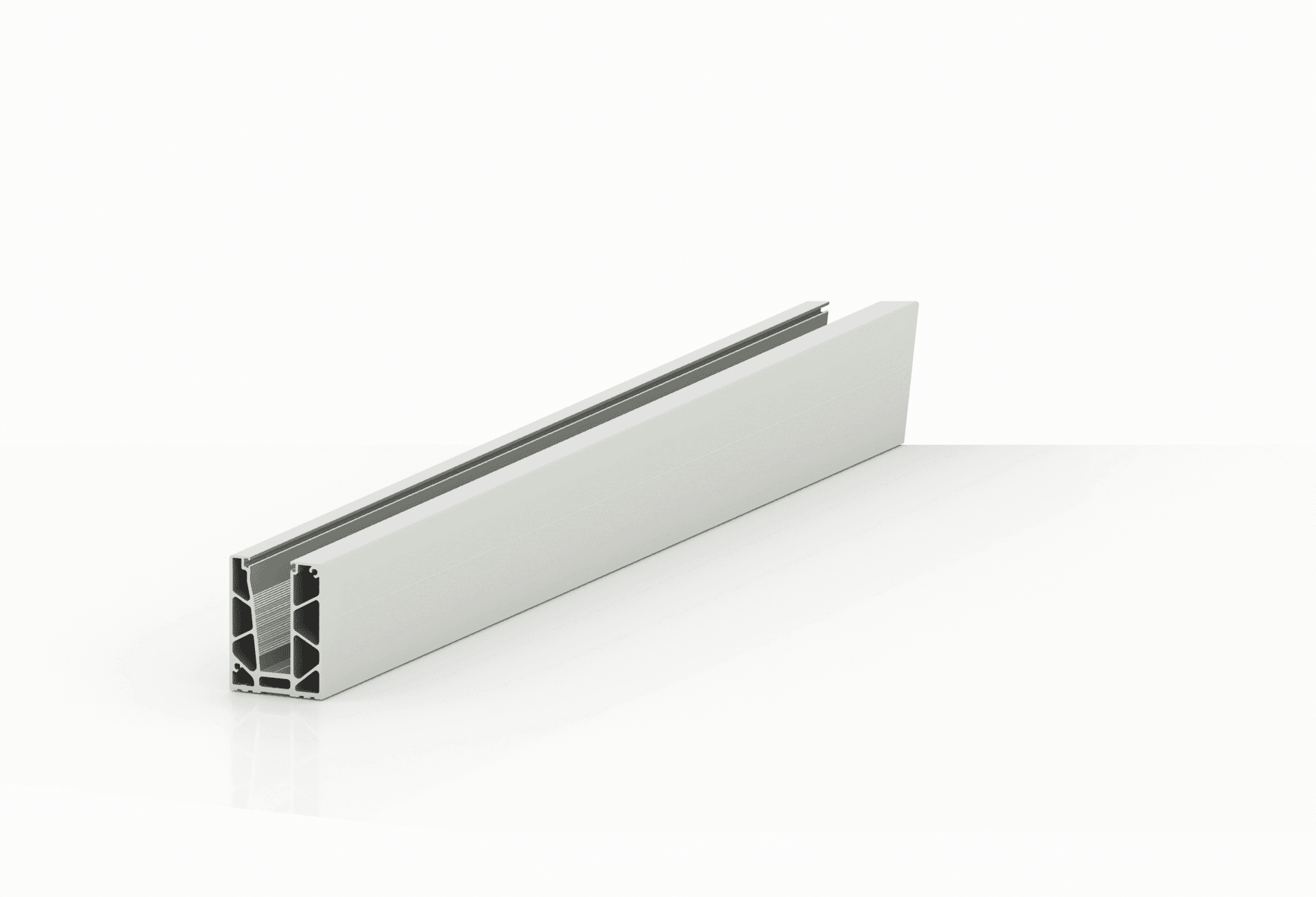

BODENPROFIL
Das technische Bild zeigt nur den Profilquerschnitt; Glasaufbau, Anker und Projektdetail bleiben pruefpflichtig.
Windlast
Zertifizierung
Die X-Achse zeigt die Windlastklasse, die Y-Achse die FS-Produktfamilie. Glasaufbau und Ankerberechnung werden separat geprüft.
Profilhöhe
80 mm
Vorab-Glasaufbau
VSG 6+6 mm / 8+8 mm / 10+10 mm
Windlast
1.5 kPa
FS 1500
0-1.5 kPaVSG 6+6 mm / 8+8 mm / 10+10 mm
Standardprüfung für Balkon und Terrasse
FS 3000
1.5-3.0 kPaVSG 8+8 mm / 10+10 mm
Prüfung erhöhter Wind- und Linienlast
FS 5000
3.0-5.0 kPaVSG 8+8 mm / 10+10 mm
Prüfung hoher Winddruck- und Ankerwerte
FS 7000
5.0-7.0 kPaVSG 10+10 mm / 12+12 mm / 15+15 mm
Prüfung hoher Windlast und Hochhausanwendung
Die Grafik dient der Produktauswahl. Die Glasdicke allein ist keine Tragfähigkeitszusage; 8+8 mm VSG gilt nicht automatisch für 5,0 kPa oder höhere Windlast.
Die Systemklasse wird durch gemeinsame Prüfung von Winddruck, Linienlast, Panelhöhe, Paneelspannweite, Befestigungsuntergrund und Ankerberechnung bestimmt.
Die Glasdicke allein ist keine Tragfähigkeitsgarantie. Derselbe Glasaufbau kann je nach Panelhöhe, Spannweite und Ankerbedingung unterschiedlich performen.
Kind lehnt gegen Glas — 0.3 kN/m
ALCODEC
Dieses Werkzeug gibt eine erste Orientierung zur Geländerart; die finale Auswahl wird mit Glasaufbau, Montageart, Paneelgröße und Ankerberechnung bestätigt.
Das Alcodec FS 1500 ist ein rahmenloses Glasgeländer mit verdecktem Aluminium-Basisprofil (U-Profil). Glaspaneele werden in den verdeckten Bodenkanal eingesetzt — keine sichtbaren Pfosten, Klemmen oder Befestigungen.
Der Basiskanal nimmt VSG-Glas von 16,76 mm (8+8) bis 21,52 mm (10+10) auf. EPDM-Gummidichtungen und ABS-Sicherungskeile — kein Schrauben erforderlich. Glasausrichtung ±10 mm in allen Achsen.
Montage: Aufsetzmontage, Stirnmontage oder Seitenmontage. Handlauf: rund Ø50 mm oder flach 60×40 mm. Q-lights LED optional.
Konformität: EN 1991-1-1, DIN 18065, EN 12150, EN 14449. ETA-zertifizierte Ankersysteme.
PRODUKT-ENTSCHEIDUNG
Nutzen Sie dieses Produkt, wenn Maße, Untergrund, Nutzung und technische Anforderungen klar genug für die Angebotsphase sind.
Nutzen Sie dieses Produkt, wenn Maße, Untergrund, Nutzung und technische Anforderungen klar genug für die Angebotsphase sind.
Maße, Untergrund, Wind und Nutzung gemeinsam klären.
Alternativen nach demselben Projektbedarf vergleichen.
Projektpfad fortsetzen
Glas, Pfosten, Last, Anker und Sicherheit vergleichen.
ProduktfinderAlternativen nach demselben Projektbedarf vergleichen.
ProjektprüfungMaße, Untergrund, Wind und Nutzung gemeinsam klären.
MarktseitenDiese Produktfamilie mit Laender-, Projekttyp- und Kaufabsichtsseiten verbinden.
ProduktfinderAlternativen nach demselben Projektbedarf vergleichen.
ProjektprüfungMaße, Untergrund, Wind und Nutzung gemeinsam klären.
PROJEKTDATEN
Ein Glasgeländer ist eine sicherheitsrelevante Entscheidung. Glasaufbau, Höhe, Linienlast, Untergrund, Randabstand und lokale Regeln müssen zusammen bewertet werden.
Nein. Panelhöhe, Spannweite, Last, Befestigung, Untergrund und Berechnung bestimmen den finalen Aufbau.
Wenn eine durchgehende rahmenlose Linie und geeignete Kanten- bzw. Untergrundbedingungen vorliegen.
Wenn Befestigung, Budget, Wartung oder Fassadenrhythmus dafür sprechen.
Keine finale Konformität, Lastfreigabe oder DIN-Freigabe ohne projektspezifische Berechnung.
PRODUKTANTWORTEN
Nutzen Sie diese Hinweise, um das Produkt vor Rechnern, Produktfinder oder Angebotsanfrage mit den Projektdaten abzugleichen.
Projektland, Maße, Menge, Befestigungsfläche, Exposition, Oberfläche und Zubehör- oder Dokumentationsbedarf geben der ersten Anfrage den passenden technischen Umfang.
Angebotsroute starten →Vergleichen Sie zuerst nach Einsatzfall, danach nach Bedienung, Tragbedingungen, Oberfläche, Servicezugang und Bedarf an Händler-, Export- oder Engineering-Unterstützung.
Produktfinder nutzen →Ein Rahmen, Jede Füllung — MARS
Modulares Aluminium-Balkongeländer — Stab-, Glas- oder Lochblechfüllung
35mm Ausladung — WDVS-Kompatibel
Flächenbündiger Französischer Balkon — VSG-Sicherheitsglas, keine Rahmenbohrung
Sichtschutz, Zäune & Tore
Modularer Aluminiumzaun — horizontale oder vertikale Lamellen, 500–2000mm

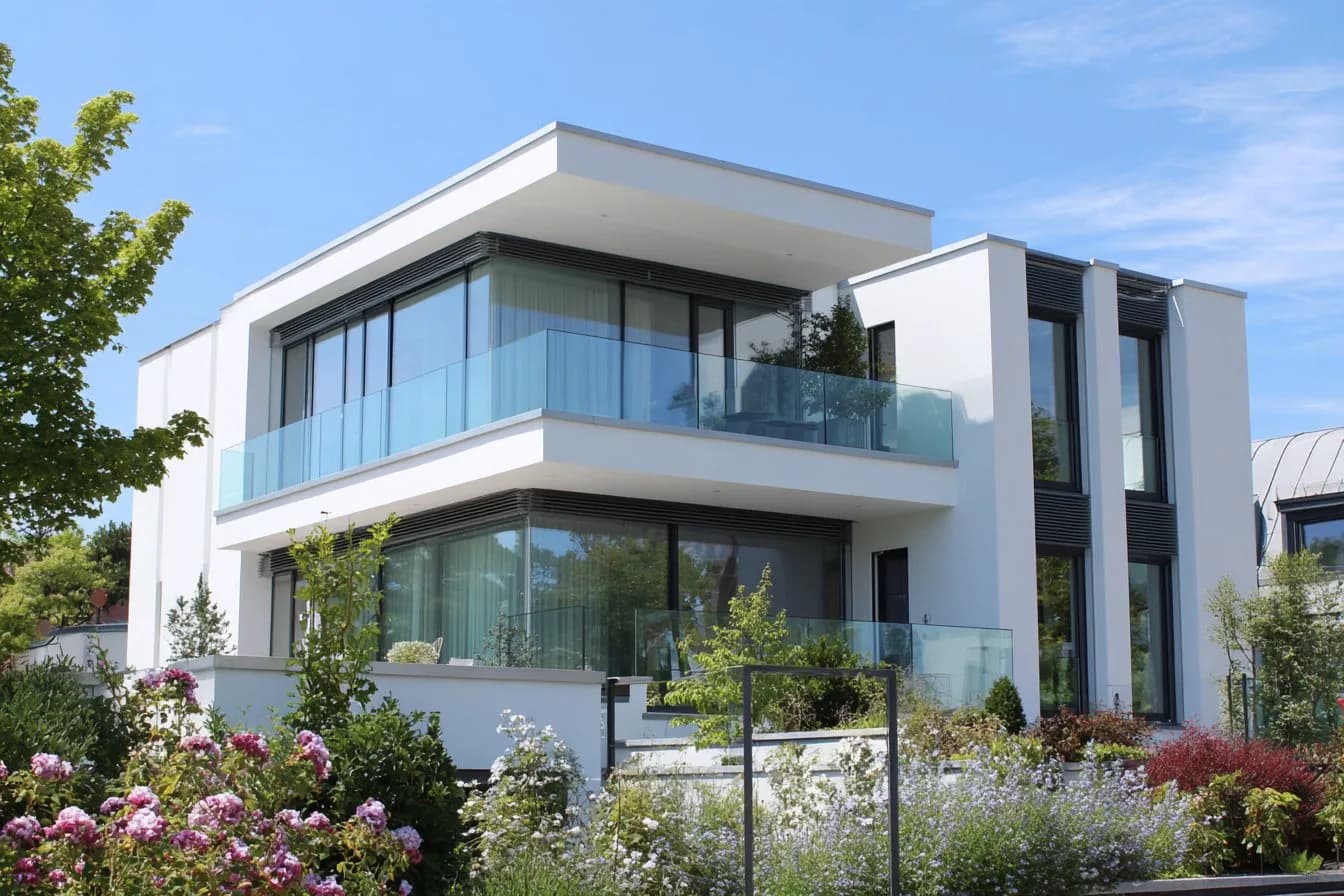

Wie es in realen Projekten eingesetzt wird
Ideale Lösungen für Einfamilienhäuser und Villen.
Professionelle Systeme für Gastronomie, Hotels und Gewerbe.
Maßgeschneiderte Designs für Luxusresidenzen und Boutique-Hotels.
Berechnen Sie System, Glasdicke und Normkonformität für Ihr Projekt — kostenlose Voranalyse.
Konfigurieren Sie dieses Produkt online in 3D — Maße, Farbe, Zubehör wählen und sofort Angebot erhalten.
ANWENDUNGEN
Rahmenloses Glas erhält die Aussicht an Balkonrändern. Der verdeckte Bodenschuh spart nutzbare Fläche, weil keine großen Pfosten in kompakte Stadtbalkone ragen.
Auf Dachgärten und Terrassen entsteht eine elegante Glasbegrenzung. Die rahmenlose Linie erhält das offene Raumgefühl und erfüllt die Absturzsicherungsanforderungen.
Glasgeländer sichern Poolbereiche, ohne die Sicht zu blockieren. Aluminium und Glas sind für feuchte Umgebungen und Poolchemie geeignet.
FARBEN & OBERFLÄCHEN
RAL 7016
RAL 9005
RAL 9010
RAL 7035
RAL 8014
RAL 9006
RAL 3004
RAL 6005
QUALICOAT powder coating · 450+ RAL · RAL-Farben für perfekte Abstimmung mit der Gebäudefassade.
