ALCODEC FS SERIE
Modellfamilie FS 1500, FS 3000, FS 5000 und FS 7000

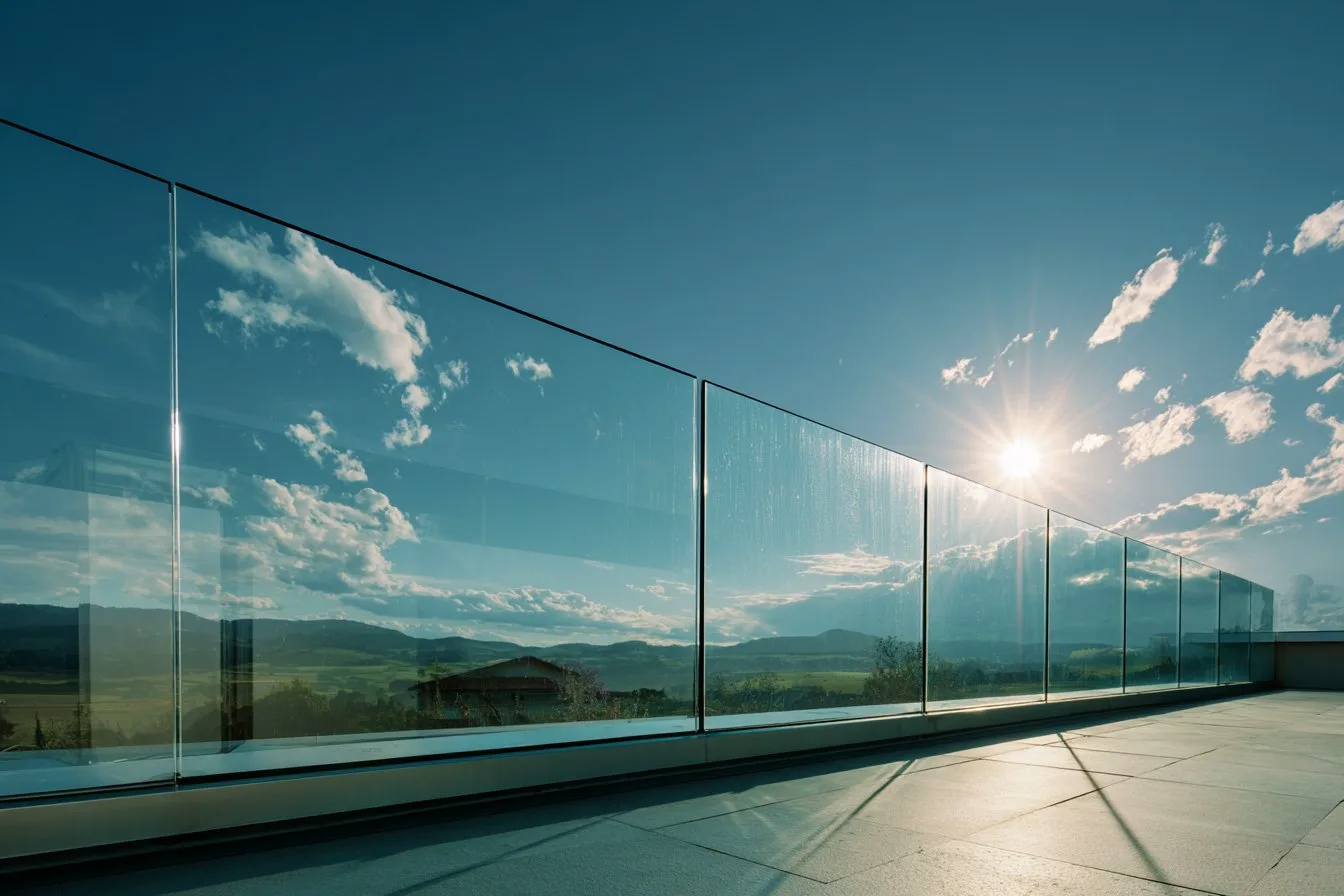

Die FS-Serie vergleicht rahmenlose Bodenschuh-Glasgeländer nach Windlast, Profilhöhe, Glasaufbau, Ankerprüfung und Projektanwendung.
TECHNISCHE AUSWAHL
Windlastbereich, Profilhöhe und vorläufigen Glasaufbau auf derselben technischen Ebene lesen. Die Glasdicke allein ist kein Tragfähigkeitsnachweis; die finale Auswahl wird über Paneelgröße, Befestigungsuntergrund und Ankerberechnung bestätigt.
Windlast
Bereich 0-7,0 kPa lesen
Profilklasse
Profilstufe 80-160 mm prüfen
Glasaufbau
VSG-Aufbau wird projektspezifisch geprüft
Anker
Untergrund und Randabstand entscheiden
Windlastbereich
FS-Serie · 0-7.0 kPa
Die Animation zeigt den Vorwahl-Grenzwert für das gewählte Modell. Glasaufbau und Ankerberechnung werden separat mit Projektdaten geprüft.
Gewähltes Modell: FS-Serie
WINDLAST-ROUTING
Dies ist nur eine Vorroute innerhalb der Produktfamilie. Glasaufbau, Panelhöhe, Spannweite, Linienlast und Ankerberechnung werden mit Projektdaten geprüft.
Glasaufbau
Glaskombinationen sind keine eigenständigen Tragfähigkeitsnachweise; Panelhöhe, Spannweite und Projektlast bestätigen den finalen Aufbau.
Profil und Anker
Profilklassen mit 80, 100, 125 und 160 mm werden zusammen mit Glaseinstand, Befestigungsuntergrund und Anker-Randabstand gewählt.
Windlast lesen
Der Bereich 0-7,0 kPa ist eine Vorwahlebene für die FS-Familie. Die finale Systemklasse wird über die Projektberechnung bestätigt.
TECHNISCHES PROFIL
Prüfen Sie zuerst den Systemcharakter und danach Material, Glas oder Füllung, Befestigungsdetail, Anker und Leistungsdaten gemeinsam.
Material
Aluminium + VSG-Glas

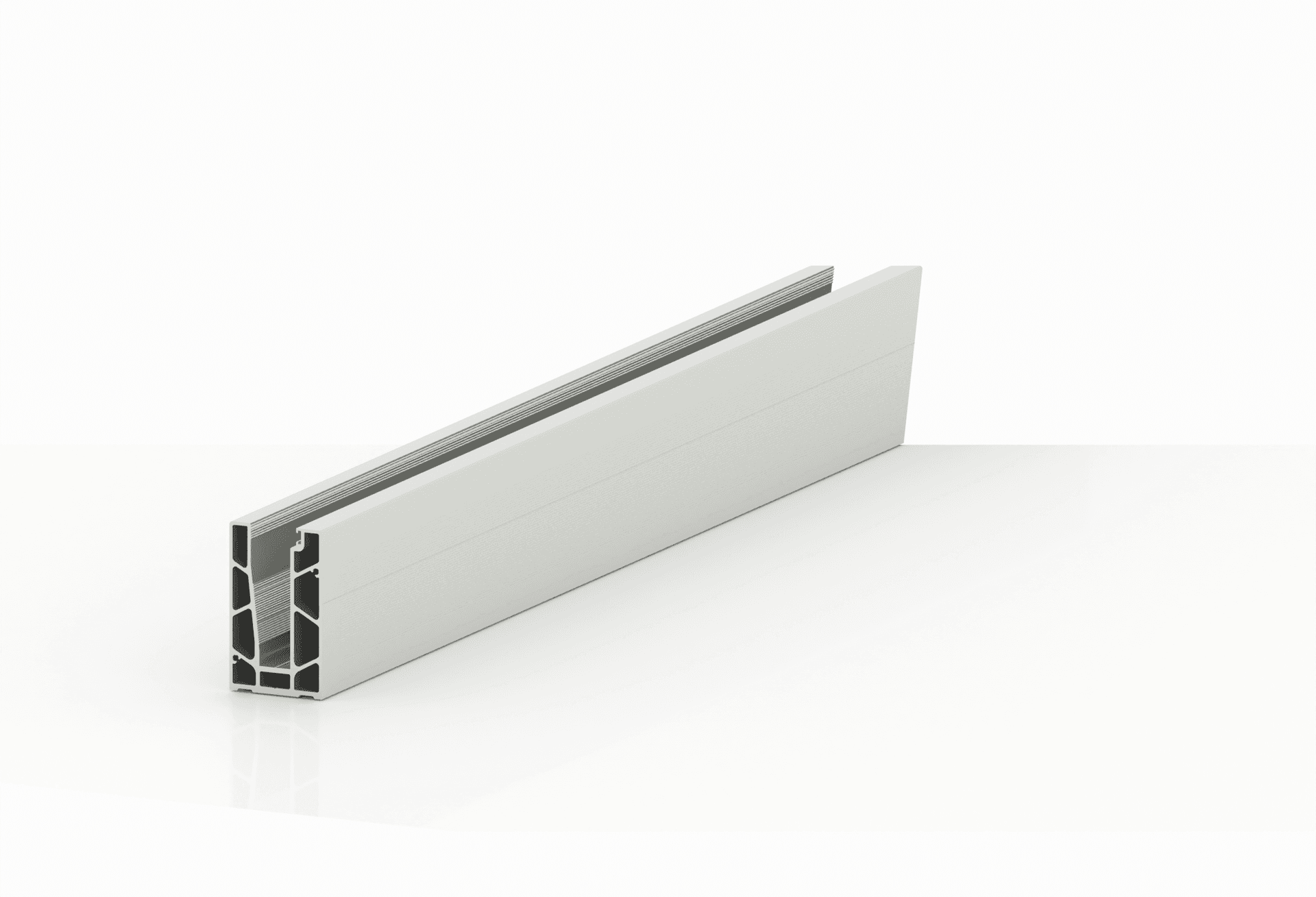

BODENPROFIL
Das technische Bild zeigt nur den Profilquerschnitt; Glasaufbau, Anker und Projektdetail bleiben pruefpflichtig.
Windlast
Zertifizierung
Die FS Bodenschuh-Glasgeländerfamilie vergleicht FS 1500, FS 3000, FS 5000 und FS 7000 auf derselben technischen Skala. FS 1500 ist die Einstiegsklasse für normale Balkon- und Terrassenkanten; FS 3000 wird für höhere Windlasten und gewerbliche Kanten geprüft; FS 5000 ist die Zwischenklasse mit 125 mm Profilhöhe; FS 7000 ist für hohe Windlasten und Hochhauslagen positioniert.
Bei der Vorauswahl werden Windlastbereich, Profilhöhe, Glaseinstand und VSG-Glasaufbau gemeinsam gelesen. 6+6, 8+8, 10+10, 12+12 oder 15+15 mm Glaskombinationen sind keine alleinige Tragfähigkeitsangabe; Paneelhöhe, Spannweite, Linienlast, Befestigungsuntergrund, Ankerkantenabstand und Abdichtung müssen durch Projektberechnung geprüft werden.
Diese Seite vergleicht die Produktfamilie. Finaler Glasaufbau, Befestigungstyp und Ankerwahl werden durch Projektdaten, lokale Vorschriften und Engineering-Review bestätigt.
Konfigurieren Sie dieses Produkt online in 3D — Maße, Farbe, Zubehör wählen und sofort Angebot erhalten.
Vergleichen Sie die Alcodec Glasgeländer-Systeme
| Spezifikation | Alcodec FS 1500 | Alcodec FS 3000 | FS 5000 hohe Windlast Glasgelaender | Alcodec FS 7000 | Alcodec Square-Spigot Glasgeländer | Alcodec VisioAir Pfosten-Glasgeländer |
|---|---|---|---|---|---|---|
| Material | Aluminium + VSG-Glas | Aluminium + VSG-Glas | Aluminium + VSG-Glas | Aluminium + VSG-Glas | Aluminium-Klemmhalter quadratisch oder rund + VSG-Glas | Aluminiumpfosten + VSG-Glas |
| Profile Family | Schlankes Basisprofil fuer Wohnbaukanten | Verstaerktes Basisprofil fuer gewerbliche Kanten | Basisprofil mit mittlerer Tiefe | Basisprofil fuer hohe Beanspruchung | — | — |
| Base Profile Size | 60 mm width / 80 mm height | 60 mm width / 100 mm height | 60 mm width / 125 mm height | — | — | — |
| Glazing Depth | 65 mm | 84 mm | 105 mm | — | — | — |
| Catalogue Module | Up to 1200 mm railing height; 6+6 +1.52 mm or 8+8 +1.52 mm VSG by project check | Up to 1200 mm railing height; 12 mm or 16 mm glazing by project check | Up to 1200 mm railing height; 12 mm, 16 mm or 20 mm glazing by project check | — | — | — |
| Glass Thickness | 6+6mm / 8+8mm / 10+10mm VSG by height and exposure | 12 mm / 16 mm glazing range; VSG build-up by project check | 12 mm / 16 mm / 20 mm glazing range | 12+12mm / 15+15mm VSG by height and exposure | 12.7-17.5 mm glass range; 6+6 / 8+8 VSG by project check | 2×8mm VSG by project check |
| Wind Load | Projektpruefung fuer Wohnbau und niedrige bis mittlere Exposition | Projektpruefung fuer erhoehte Windlast | Projektpruefung fuer mittlere Exposition | Projektpruefung fuer hohe Exposition | — | — |
| Recyclable | 98% | 98% | 98% | 98% | 98% | 98% |
| Certification | EN 1991-1-1 / EN 12150 / EN ISO 12543 project check | EN 1991-1-1 / EN 12150 / EN ISO 12543 project check | EN 1991-1-1 / EN 12150 / EN ISO 12543 project check | EN 1991-1-1 / EN 12150 / EN ISO 12543 project check | EN 12150 / EN ISO 12543 project check | EN 1991-1-1 / EN 12150 / EN ISO 12543 project check |
| Body Diameter | — | — | — | — | 100 x 100 mm or Ø100 mm body geometry | — |
| Body Height | — | — | — | — | 180-183 mm body height range | — |
| Glass Structure | — | — | — | — | VSG Verbundsicherheitsglas; monolithic only where project and regulation allow | — |
| Mounting | — | — | — | — | Floor-mounted square or round point shoe on verified slab, sill or parapet | Facade, sill or balcony edge review |
| Mounting Review | — | — | — | — | Anchor edge distance, substrate thickness, waterproofing and shoe spacing by project check | — |
| Usage | — | — | — | — | Aussenbalkon, Terrassenkante und kompakte Sichtlinie | — |
| Application | — | — | — | — | Villa-Balkon, kompakte Terrasse und Glaslinie auf Brüstung | Urbane Wohnbalkone und Sichtschirme fuer Servicebalkone |
| Posts | — | — | — | — | — | Rueckpfosten, Zwischenpfosten oder Handlaufvariante |
| Profile Use | — | — | — | — | — | Horizontale Profile fuer Service- und Klimabalkone |
